6.35*32玻璃管快斷保險絲-----UL CSA

1.規格型號和安規認證
MODEL  NUMBER  AND  SAFETY  CERTIFICATION
  • 品名規格：系列號+額定電流+額定電壓+認證符號
   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:
6GFU     10A     32V/72V/125V/250V        1)系列號  Part  Number
                                                              2)額定電流  Rated  Current
1）          2）               3）                      3)額定電壓  Rated  Voltage

1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 63mA~35A
Rated Current: 63mA~35A
額定電壓;32V/72V/125V/250V AC
Rated  Voltage: 32V/72V/125V250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   63mA~800mA : _mA250V    1A~35A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals
63mA~35A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於車載電子設備。Used in car equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE
3-1 工程圖（單位：mm）
Outline Drawing and Dimensions(Unit:mm)




3-2結構
Structure
編號
No. 		元件
Component 		材質
Material 		數量
Quantity
(1) 熔絲
Wire 		合金
Alloy 		1
(2) 銅帽
Cap 		黃銅鍍鎳
Brass with mickel plated 		2
(3) 本體
Body 		玻璃管
Glass Tube 		1
(4) 引線
Lead 		鍍錫銅線
Tinned Copper wire 		2

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.

5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.

6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic


a、Breaking capacity（分?jǐn)嗄芰Γ?/span>
10000A 125V AC
35A 250V AC (less or 1A)
100A 250V AC (1.1A—3.5A)
200A 250V AC (3.6A—35A)
b、Electrical characteristics

Fast Acting(參照美標)
Rated current 100% 135% 200%

63mA~30A 		 Minimum Maximum Maximum
4 hours 1 hour 20 sec

(參照國標)
Rated current
  		210% 275% 500% 1000%
Max Min Max Min Max Max
50mA~100mA 20s 2ms 200ms 1ms 30ms 5ms
>100mA~30A 20s 20ms 1500ms 8ms 400ms 80ms

c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.

d、Approvals
Amp Code Ampere
Rating (A) 		Voltage
Rating
(V) 		Nominal Cold
Resistance
(Ohms) 		Nominal

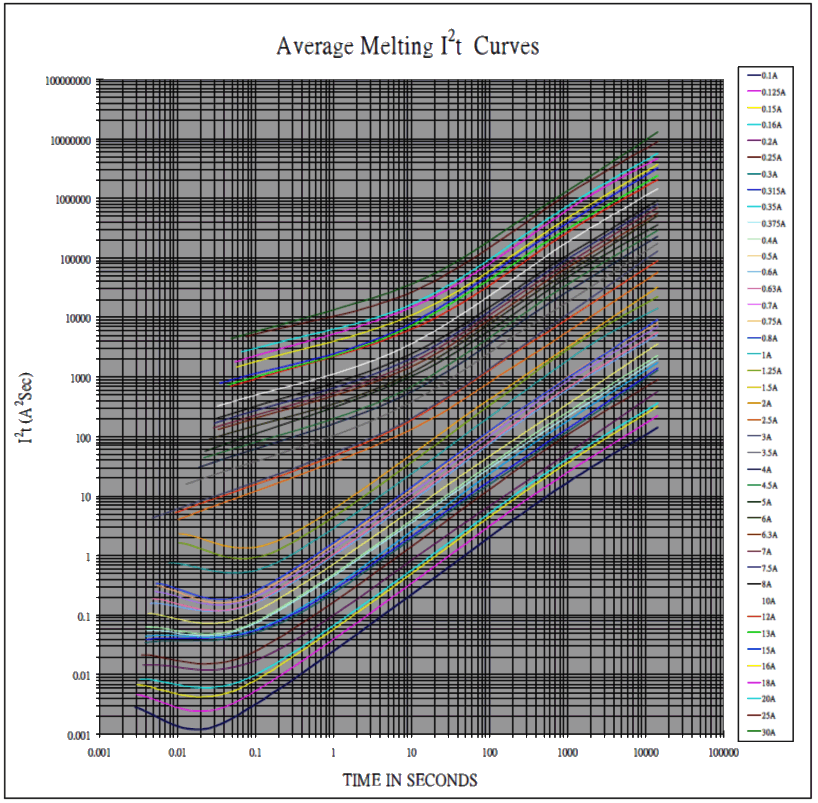

Melting
I2t (A2 sec) 		Agency Approvals
UL KC PSE CSA CE
6GFU-.062 0.062 250 24.7000 0.000249 x       x
6GFU-.100 0.1 250 11.2800 0.00102 x       x
6GFU-.125 0.125 250 7.1450 0.00289 x       x
6GFU-.150 0.15 250 5.1300 0.00550 x       x
6GFU-.175 0.175 250 3.8750 0.00960 x       x
6GFU-.187 0.187 250 3.4200 0.0128 x       x
6GFU-.200 0.2 250 3.0200 0.0165 x       x
6GFU-.250 0.25 250 2.0100 0.0355 x       x
6GFU-.300 0.3 250 1.4050 0.0689 x       x
6GFU-.375 0.375 250 0.8250 0.185 x       x
6GFU-.500 0.5 250 0.4980 0.483 x       x
6GFU-.600 .6 250 0.3620 0.880 x       x
6GFU-.750 0.75 250 0.2445 1.84 x       x
6GFU-001. 1 250 0.1900 0.760 x x x x x
6GFU-1.25 1.25 250 0.1385 1.45 x x x x x
6GFU-01.5 1.5 250 0.1036 2.35 x   x x x
6GFU-01.6 1.6 250 0.0934 2.80 x x x x x
6GFU-1.75 1.75 250 0.0856 3.60 x   x x x
6GFU-01.8 1.8 250 0.0825 3.85 x   x x x
6GFU-002. 2 250 0.0704 5.20 x x x x x
6GFU-02.5 2.5 250 0.0513 9.54 x x x x x
6GFU-003. 3 250 0.0427 14.0 x x x x x
6GFU-004. 4 250 0.0293 28.5 x x x x x
6GFU-005. 5 250 0.0224 50.0 x x x x x
6GFU-006. 6 250 0.0178 118.0 x x x x x
6GFU-007. 7 250 0.0146 118.0 x x x x x
6GFU-008. 8 250 0.0122 166.0 x x x x x
6GFU-010. 10 250 0.0093 298.0 x x x x x
6GFU-012. 12 32 0.0072 234.6 x       x
6GFU-015. 15 32 0.0052 490.5 x       x
6GFU-020. 20 32 0.0035 1029 x       x
6GFU-025. 25 32 0.0024 2041 x
6GFU-030. 30 32 0.0019 3717 x
6GFU-035. 35 32 0.0013 7531


7.環境特性
 ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-20℃~60℃
Operating Temperature: -20℃~60℃
7-2 保存條件
Storage Conditions
溫度：-30℃~80℃
Temperature: -30℃~80℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.

8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.

9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃  烘烤時間：50s Max.
The temperature should be se
